离心盘数控穿孔机座标工作台基本结构与保养
3.4 电火花数控穿孔机座标工作台
3.4.1 基本结构

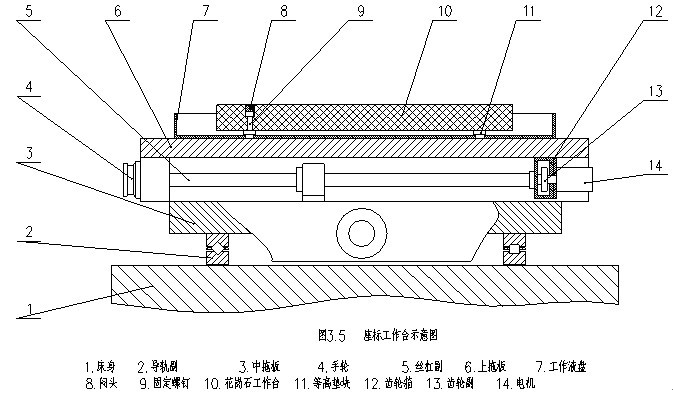

座标工作台横向运动行程（X轴）为400mm，纵向运动行程（Y轴）为320mm。座标工作台主要由3中拖板、上拖板6、工作液盘7、花岗石台面10等组成，见图3.5。电机14经过一对齿轮13、滚珠丝杠副5减速后将电机的旋转运动转换成拖板的直线运动。拖板导轨2为镶钢V—平滚动导轨，上下均用钢板罩壳盖住。
工作台10由花岗岩制成，上面镶有不锈铁T型槽镶条，既绝缘又耐腐蚀。由于是用电火花加工小孔，加工时对工件的作用力较小，工件无需夹得过紧，只要固定住就行。所以注意装夹工件时不宜夹得过紧以免将T型槽镶条拉坏。另外，注意保护花岗岩工作台面，放置大、重工件时要轻拿轻放，避免使工作台面碎裂。
工作液盘7固定在上拖板上，加工区排出的工作液经工作液盘收集后流到废液桶内。
3.4.2 电火花数控穿孔机导轨的润滑
导轨、丝杠采用导轨油润滑，用油枪伸入注油到导轨或丝杠面上，导轨、丝杠的润滑间隔为每周一次。
