电火花数控穿孔机立柱滑座基本结构与保养
作者：苏州中航长风数控科技有限公司 | 来源：www.szcfedm.com | 浏览次数：
火花数控穿孔机立柱滑座基本结构与保养
3.3 电火花数控穿孔机立柱滑座
3.3.1 基本结构

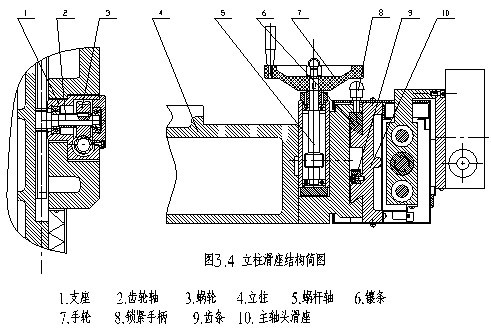

图3.4为电火花数控穿孔机立柱滑座结构简图。立柱4通过安装螺釘固定在床身上，齿条9固定在主轴头滑座10上，转动手轮7，通过一对蜗轮蜗杆齿轮齿条传动带动主轴头滑座上、下运动，以调节导向器与加工工件之间的距离。注意：顺时针转动手轮，主轴头向上运动；逆时针转动手轮，主轴头向下运动！滑座通过锁紧手柄8锁紧。
3.3.2 电火花数控穿孔机导轨的润滑
电火花数控穿孔机滑座导轨为滑动导轨，导轨上下部分均为敞开式，容易有灰尘和工作液飞溅至导轨面上，所以要经常擦净上油。
滑座导轨采用注油润滑，润滑油用10号或20号机油，用油枪直接注油到导轨面上，导轨的润滑间隔为每班（8小时）一次。
