大功率手提式取断丝锥机EDM-B


产品名称:  大功率手提式取断丝锥机EDM-B
产品型号:  EDM-B
产品特点:大功率手提式取断丝锥机EDM-B适用于生产过程中折断丝锥、钻头的去除,机头任意旋转,可加工直径孔、斜孔、大跨距孔等,特别方便于大工件折断丝锥、钻头的去除。该设备体积小,使用方便,操作简单,稳定可靠,适用范围广,可在合金钢、淬火钢、硬质合金等难以加工的材料上穿孔、扩孔;可配用不同形状的电极加工异性孔、槽以及在轧辊上刻字、打标记等。

苏州市联青机电工贸有限公司大功率手提式取断丝锥机EDM-B采用电蚀原理去除折断刀具,非接触加工,加工中不受力,能够方便无损的去除折断在工件里的工具、刀具、丝锥、断钻头。
 一.适用范围:
1.去除折断在工件中的各种直径的丝锥、钻头、绞刀、螺钉、塞规等工具、刀具。
2.可在各种大小、形状的工件上加工。
3.工件上各种角度位置的加工。
4.加工非精度要求孔。
二.注意事项:
1.加工时不得用手同时接触电极和工件,以免触电。
2.电极轴线应与加工孔的端面基本垂直,主机和工件均要吸住(夹固)可靠。
3.本机采用正极加工方法(即电极为负,工件为正)用电线(正极)鳄鱼夹子夹住工件。
4.本机应安放于通风处。如果环境温度较高时,应外加通风降温措施,油液面要高出工件最高点20mm以上,以防液面过低加工时起火。
三.使用方法:
1.由加工情况制造电极形状和尺寸,电极材料采用黄铜丝、黄铜棒和铜管等。
2.工作液为煤油、自来水等。采用煤油一定要注意液面位置、液体温度等,以免起火。
四.主要参数:

产品型号

EDM-B
主轴行程
60mm
主轴辅助行程
150mm
电极直径范围
0.6~6.0mm
工作电流
6~~10A
输入电源(单项)
220V50Hz(60Hz)
输入功率
800W
工作液
煤油、皂化液或自来水
机身重量
12kg
电器箱重量
16kg

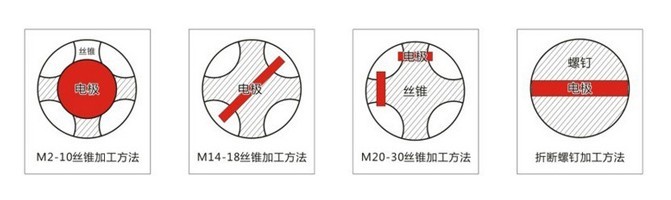

五.去除折断丝锥及螺钉采用的一般方法:

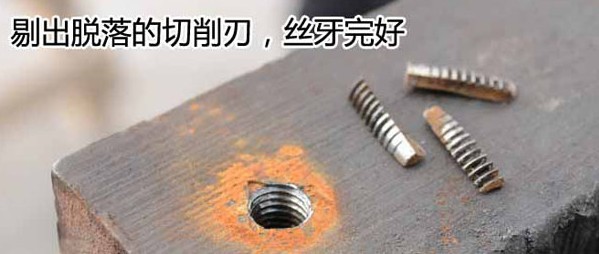

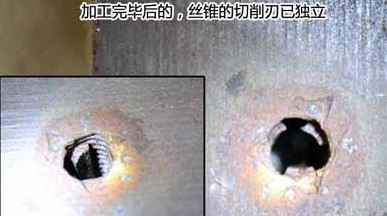

六.现场取出断丝锥图片:

苏州市联青机电工贸有限公司提供大功率手提式取断丝锥机EDM-B型技术服务咨询,更多更详细取断丝锥机资料请登陆http://www.szcfedm.com 公司网站查询。
