电火花数控微孔加工机（喷丝孔）
电火花数控微孔加工机（喷丝孔)
产品简介：
电火花数控微孔加工机（喷丝孔)是利用电火花放电蚀除原理，采用圆形细长丝电极加工各种高精度、高光洁度的精密微孔。主要用于加工各类喷油嘴零件精密喷油孔，加工精密圆形微孔范围一般在￠0.1~￠0.5mm。
电火花数控微孔加工机由主机、电控箱及工作液系统组成。电控箱数控系统、电火花微精加工专用高频脉冲电源、检测伺服控制单元及机床电气组成。机床采用滚动导轨、滚珠丝杠,自动高速进行微小孔加工。各轴行程可根据客户要求定制机床的规格。
电火花数控微孔加工机（喷丝孔)采用工控机液晶彩显，带USB接口。具有自动对边和找中心功能，采用G代码编程和图形化编程，可兼容CAD文件。显示各轴坐标，加工状态显示，加工参数显示。可以指定任意孔位加工。加工过程中，实际加工时间与设定时间偏差超过设定范围时报警。可储存1000种以上的工艺参数。 电极的自动补偿，自动找零位，加工到预定深度后自动回退。 根据工艺要求，加工过程电参数的自动切换。 电极用完报讯。该机床已在我国油嘴油泵骨干企业广泛应用。
机床特点：
♦ 加工孔径范围：Φ0.1~Φ0.5mm。
♦ 孔的加工精度：±0.003mm（孔径≤Φ0.5mm 厚度≤1.0mm 材料1Cr18Ni9Ti）。
♦ 加工表面粗糙度: Ra≤0.6μm。
♦ 单孔加工时间﹤35秒（孔径￠0.2mm 厚度1.0mm 材料1Cr18Ni9Ti）。
♦ 加工喷油嘴喷孔加工后针阀体喷孔流量在±3％之内。
♦ 机床配置X、Y、Z、W、A、C六个数控轴。
♦ 采用工控机控制，X、Y、A、C、W轴采用进口交流伺服电机驱动。
♦ X、Y、A、C轴的点位数控，Z、W轴的伺服及位置控制。
♦ 电极的自动补偿，自动找零位，加工到预定深度后自动回退。
♦ 根据工艺要求，加工过程电参数的自动切换。
♦ 电极用完报讯。
♦ 六轴坐标显示，加工状态显示，加工参数显示。
♦ 可以指定任意孔位加工。
♦ 可储存1000种以上的工艺参数。
♦ 一般采用去离子水作为工作液，工作液系统可对工作液电导率进行检测并自动去离子处理。

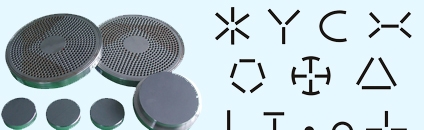

产品加工图片：
|
电火花数控微孔加工机（喷丝孔)主要技术参数：
|
|
机床尺寸
|
电气控制柜尺寸
|
工作液系统尺寸
|
工作台面尺寸
|
|
1200x1100x1650 mm
|
620x850x1650 mm
|
500x800x800 mm
|
600x400
|
|
工作台行程
|
主轴头行程（W 轴）
|
A轴回转角度
|
C轴回转角度
|
|
320x250 mm
|
200 mm
|
±110 °
|
0-360 °
|
苏州市联青机电工贸有限公司专业生产数控电火花微孔机机床设备，公司可根据客户特殊要求，定制各种电火花专用机床，同时可为客户提供整套电加工解决方案。企业网址：http://wwww.szcfedm.com
