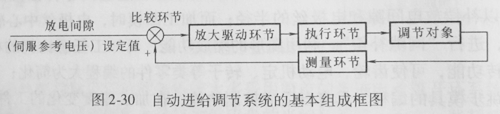

 　线切割加工的进给调节系统由调节对象、测量环节、比较环节、放大驱动环节、执行环节等几个主要部分组成。图2-30是自动进给调节系统的基本组成框图，从图中可以看出它们之间的相互关系。
　　
　　(1)调节对象　　线切割加工时的调节对象就是电极丝与工件之间的放电间隙。根据设定的伺服电压的要求，始终跟踪保持某一平均火花放电间隙。
　　(2)侧最环节　　在线切割加工过程中直接测量电极丝与工件之间的放电间隙的变化是很困难的.一般都是采用测量与放电间隙成比例关系的电参数，来间接反映放电间隙的大小。当间隙较大时，间隙电压也较大;当电极丝与工件发生短路时，它们之间的间隙电压为零。
　　(3)比较环节　　比较环节用来根据设定的伺服电压的要求来调节进给速度，以适应不同的加工要求。实际上是把从测量环节得到的信号和给定的伺服电压进行比较，再按此差值来控制加工过程。当测最电压大于伺服电压时，电极丝向工件进给;当测量电压小于伺服电压时，电极丝回退，电极丝与工件之间的间晾增大，电压也变大;最终保持某一平均火花放电间隙与极间电伟。
　　(4)放大驱动环节　　由于从测量环节获得的信号一般都很小，不可能驱动执行部件.必须对此信号进行放大，然后通过一系列的处理，最终获得足够的驱动功率，用来骆动执行部件。
　　(5)执行环节  执行环节又称为执行机构。数控线切割机床上常用步进电动机或伺服电动机来承担此项任务。它根据控制信号的大小等及时调节电极丝的进给速度，以保持合适的放电间隙，从而保证加工顺利进行。
