苏州中航长风线切割使用AutoCut线切割编控系统介绍

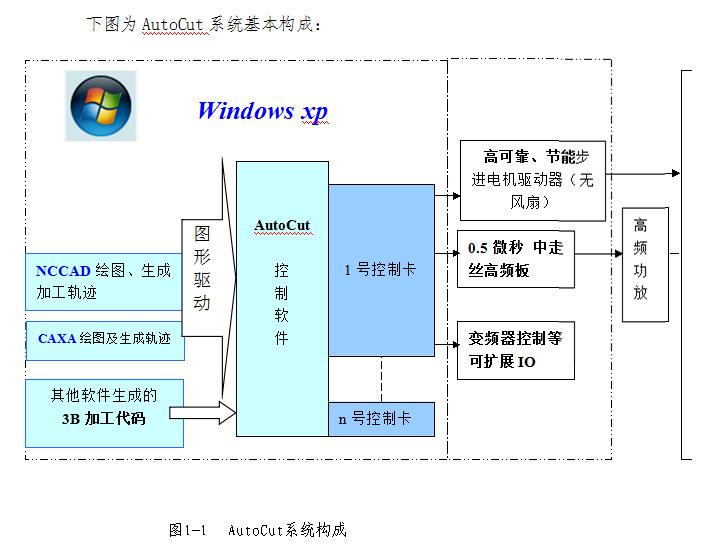

1.1.1 AutoCut线切割编控系统构成
AutoCut线切割编控系统（以下简称AutoCut系统）是基于 Windows XP平台的线切割编控系统，AutoCut系统由运行在windows下的系统软件（CAD软件和控制软件）、基于PCI总线的4轴运动控制卡和高可靠、节能步进电机驱动主板（无风扇）、0.5微秒高频主振板、取样板组成。用户用CAD软件根据加工图纸绘制加工图形，对CAD图形进行线切割工艺处理，生成线切割加工的二维或三维数据，并进行零件加工；在加工过程中，本系统能够智能控制加工速度和加工参数，完成对不同加工要求的加工控制。这种以图形方式进行加工的方法，是线切割领域内的CAD和CAM系统的有机结合。
系统具有切割速度自适应控制、切割进程实时显示、加工预览等方便的操作
功能。同时，对于各种故障(断电、死机等等)提供了完善的保护，防止工件报废。
1.1.2 AutoCut线切割编控系统硬件安装
◆运动控制卡的安装
1) 确定计算机的电源处于关闭状态。严禁带电插入AutoCut 运动控制卡。
2) 取出AutoCut 运动控制卡的时候应轻拿、轻放，严禁猛烈冲击。避免人体直接触及IC器件，以防静电损伤。

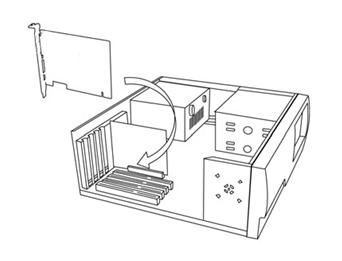

3) 打开计算机箱盖，选择一空闲的PCI插槽，将控制卡插入PCI插槽(如下图所示)，操作时应双手平均用力，防止计算机主板上的PCI插槽受损。
4) 确保控制卡的PCI插头与计算机主板上的PCI插槽可靠接触后，用螺钉将控
制卡上的金属固定条固定在计算机机箱壁上；
5) 确认无误后，盖好机箱盖；
6) 将AutoCut 运动控制卡与控制电缆（DB25或DB15 芯延长线）相连接。
7) 安装完毕后，接通计算机电源，开机运行。
◆硬件驱动程序的安装
AutoCut 运动控制卡是即插即用的设备，能运行在Windows操作系统的各个版本中。
我们提供的控制卡驱动程序位于系统安装光盘中的driver文件夹下。下面介绍一下在Windows XP操作系统下如何手动安装控制卡驱动程序。

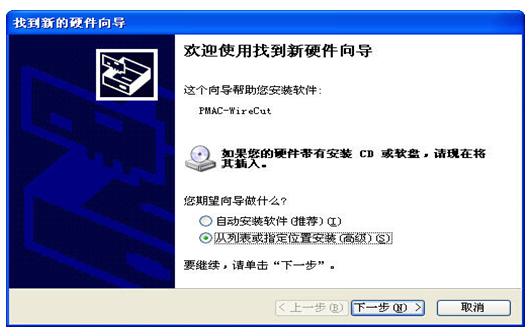

安装好控制卡后，启动计算机，系统会发现安装了新设备并显示“找到新硬件向导”：如下图所示：

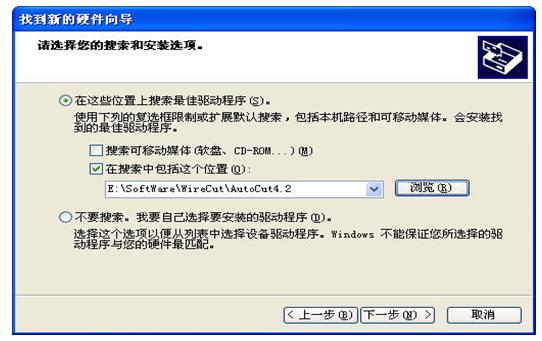

点击“下一步”按钮后，系统弹出对话框如下图所示:

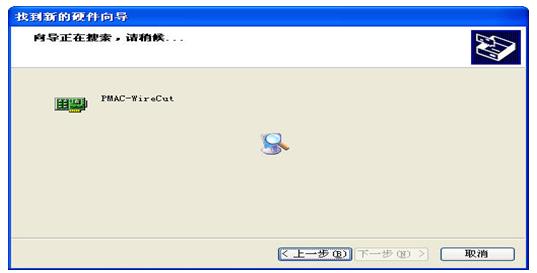

勾选“在搜索中包括这个位置”， 点击“浏览”按钮，选择驱动程序所在的文件夹，点击“下一步”按钮后，系统弹出对话框如下图所示:

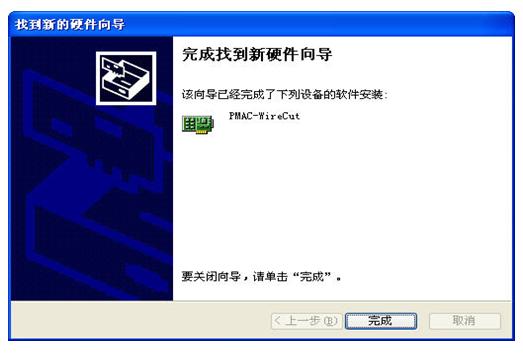

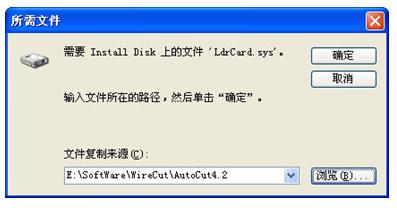

点击“浏览”按钮，选择驱动程序所在的文件夹，点击“确定”按钮；
1.1.3 AutoCut线切割编控系统软件安装

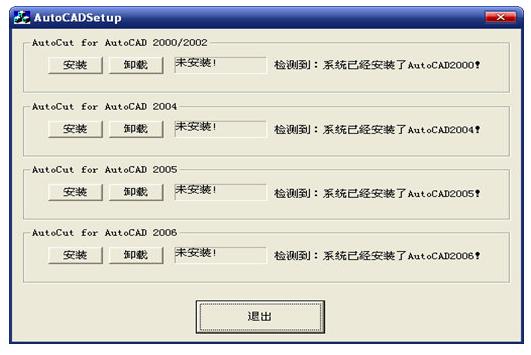

将AutoCut光盘中的AutoCut目录拷贝到计算机中，其中AutoCut.EXE 为AutoCut CAD软件的运行文件，WireCut.EXE为AutoCut控制软件的运行文件，对于需要使用AutoCAD 线切割模块的用户，运行AutoCADSetup.EXE 会弹出如下所示的安装界面：
点击不同的AutoCAD版本框中的“安装”，即可对已经安装过AutoCAD的机器进行线切割模块的安装，安装完毕后会提示如下图所示的“安装成功”的界面。
1.1.4 AutoCut线切割编控系统主要特点：
◆采用图形驱动技术，降低了工人的劳动强度，提高了工人的工作效率，减小了误操作机会。
◆面向 Windows XP等各版本用户，软件使用简单，即学即会。
◆直接嵌入到AutoCAD、NCCAD、CAXA等各版本软件中，实现了CAD/CAM一体化，扩大了线切割可加工对象。
◆直接嵌入到AutoCAD、NCCAD、CAXA等各版本软件中，实现了CAD/CAM一体化，扩大了线切割可加工对象。
◆锥度工件的加工，采用四轴联动控制技术；三维设计加工轨迹；并对导轮半径、电极丝直径、单边放电间隙以及大锥度的椭圆误差进行补偿，以消除锥度加工的理论误差。
◆采用多卡并行技术，一台电脑可以同时控制多台线切割机床。
◆可进行多次切割，带有用户可维护的工艺库功能，智能控制加工速度和加
工参数，以提高表面光洁度和尺寸精度，使多次加工变得简单、可靠。
◆本软件www.szcfedm.com对超厚工件（1米以上）的加工进行了优化，使其跟踪稳定、可靠。
1.1.5 AutoCut线切割编控系统主要功能
◆支持图形驱动自动编程，用户无需接触代码，只需要对加工图形设置加工工艺，便可进行加工；同时，支持多种线切割软件生成的3B代码、G 代码等加工代码。
◆软件可直接嵌入到AutoCAD、CAXA等各版本软件中。
◆多种加工方式可灵活组合加工（连续、单段、正向、 逆向、倒退等加工方式）。
◆XYUV 4轴可设置换向，驱动电机可设置为五相十拍、三相六拍、脉冲驱动等模式。
◆实时监控线切割加工机床的X、Y、U、V四轴加工状态。
◆加工预览，加工进程实时显示；锥度加工时可进行三维跟踪显示，可放大、缩小观看图形，可从主视图、左视图、顶视图等多角度进行观察加工情况。
◆可进行多次切割，以提高光洁度。
◆带有用户可维护的工艺库功能，使多次加工变得简单、可靠。
◆锥度工件的加工，采用四轴联动控制技术，可以方便的进行上下异形面加工，使复杂锥度图形加工变得简单而精确。
◆可以驱动4轴运动控制卡，工作稳定可靠。
◆支持多卡并行工作，一台电脑可以同时控制多台线切割机床。
◆具有自动报警功能，在加工完毕或故障时自动报警，报警时间可设置。
◆支持清角延时处理，在加工轨迹拐角处进行延时，以改善电极丝弯曲造成的偏差。
◆支持齿隙补偿功能，可以对机床的丝杆齿隙误差进行补偿，以提高机床精度。
◆支持螺距补偿：能够对机床的螺距误差进行分段补偿。
◆支持光栅补偿：能够对机床的定位误差进行实时补偿。
◆支持三种加工模式：普通快走丝模式、3位编码中走丝、中走丝振荡输出模式。
◆断电时自动保存加工状态、上电恢复加工，短路自动回退等故障处理。
◆加工结束自动关闭机床电源。
◆具有中、英、俄三种语言切换，为产品出口创造了良好语言环境。
◆加工时可随时查询英制坐标位置，解决了英制国家（如美国）的换算问题。
