电火花线切割HL系统下怎样上下异形切割？
电火花线切割进行上下异形切割，须把工件的上下面图形分别编程，生成２个３Ｂ指令文件，存放在图库里，以右图为例：设圆形为工件上面图形，六边形为工件下面图形，其３Ｂ指令文件已存放在图库（或硬盘，软盘）里。
① 先调入下面图形３Ｂ指令文件。
② 按Ｆ３、Ｇ进入锥度参数设置子菜单。
③ 光标移到File2异形文件，按回车，再把光标
移到上面图形３Ｂ指令文件，按回车，再按
ＥＳＣ退出，即可显示上下面两个图形叠加。
④ 把Ｆ１，回车，再按回车，即开始模拟切割。
注：当上下图形３Ｂ指令段数相同时，上下图形
的每段指令同步开始，同步结束；当上下图
形３Ｂ指令段数不相同时，须在编程时对指
令段数少的图形进行分段，使上下图形指令
段数相同，其对应位置可根据需要来确定
（如右图）。上下异形加工时一定要上下图
形从同一个起点加工。且上下图形的加工方向要相同。不能一个图顺时针，另一个图逆时针方向加工。上下异形模拟切割结束时，要注意ＵＶ轴的最大行程Ｕmax、Vmax的数值（画面有显示）是否超过机床ＵＶ轴的实际最大行程，如果超过的话，则要修改图纸尺寸重新编程或调低丝架高度，使模拟结束后Umax、Vmax的数值不超过机床ＵＶ轴的最大行程方可进行正式切割。
一般来说，同样的图形和同样的角度，丝架高度越低，ＵＶ轴的行程越小。

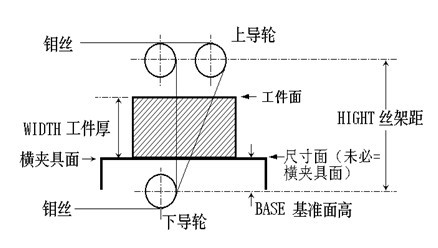

［附图１］小拖板锥度方案
上图为小拖板式的锥度结构形式，对于杠杆式锥度结构方案（又名摇臂式，摇杆式），基准面高（ＢＡＳＥ）应由杠杆点起计算（即为摇摆支点，对于小拖板式，摇摆支点也即下导轮中心点），丝架距（ＨＩＧＨＴ）应为杠杆点至上导轮中心的距离。即在锥度设置子菜单中：
Base基准面高：尺寸面的高度，即尺寸面与摇摆支点的距离。（通常为横夹具面）
Hight丝架距：上导轮中心距与摇摆支点的距离。
Width工件厚：工件的厚度。
上述三个参数的准确性对锥度加工的精度很关键，特别是对于上下异形切割。
