浅谈线切割机床大锥度丝架的工艺结构
作者：苏州中航长风数控科技有限公司 | 来源：www.szcfedm.com | 浏览次数：
目前，线切割行业企业生产的绝大多数电火花线切割机床的丝架本体常采用单柱支撑、双臂悬梁式结构。由于支撑电极丝的导轮位于悬臂的端部，同时电极丝保持一定的张力，为使丝架的上下悬臂在电极丝运动时不产生振动和变形，必须加强丝架本体的刚度和强度。若要进一步提高丝架的刚度和强度，可在上下悬臂间增加加强肋。
此外，针对不同厚度的工件，还有采用丝臂张开高度可调的分离式结构，可调式丝架本体结构如图1所示。
图1 可调式丝架本体结构
活动丝臂在导轨上滑动，上下移动的距离由丝杠来调节。其调节的顺序是先松开固定螺钉后，旋转丝杠带动固定于活动丝臂上的螺母，使活动丝臂运动到合适位置，调整后再拧紧固定螺钉。为了适应丝臂张开高度的变化，在丝架上应增设副导轮，可移动丝臂走丝结构如图2所示。

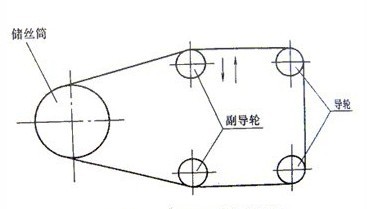

图2 可移动丝臂走丝结构
现在有的电火花线切割机床的走丝机构具有恒张力功能，这种机床的走丝机构在丝臂可移动机床结构的墓础上加以改进，并增设了张紧机构，其结构如图2-18所示。从图中可以看出电极丝的走丝路径。图3中.滑板4可以沿水平设置的导轨左、右移动上、下部位安装了两个张紧轮5.在滑板的中部固定着一根钢丝，钢丝绕过滑轮3另一端连接在配重1上。根据切割工件的厚度大小，上主导轮8可以上、下移动进行调节，在上主导轮上、卜移动过程甲小需松开电极丝7，而由滑板的左、右移动来调节电极丝长度，此时由于配重拉着滑板使电极丝始终处于自动张紧并保持一定的张紧力状态。图3中，下主导轮9、两个副导轮6及滑轮3的位置都是固定不动的。

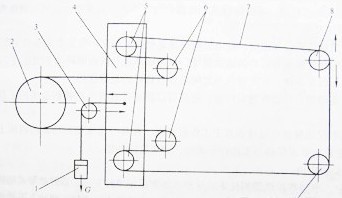

图3具有张紧机构的线切割丝架结构
1一配重2一储丝筒3一滑轮4一滑板5一张紧轮6一副导轮7一电极丝8一上主导轮9一下主导轮
