取折断丝锥/钻头/螺钉/及其他折断物工具机介绍
作者：苏州中航长风数控科技有限公司 | 来源：www.szcfedm.com | 浏览次数：
取折断丝锥/钻头/螺钉/及其他折断物工具机
在机械加工中，随着自动化设备的大量使用和产品向高精度、高要求的发展，大量难加工材料的使用，工具/刀具折断成为影响产品合格率的很主要的一个因素：常规的处理丝锥、钻头等折断在工具里的方法无非是手工慢慢剔、砸碎、气焊后拧出：甚至酸腐蚀、火焰切割烧等方法，不但很多时候处理不好，即使处理完。也会损伤工件。
NH206高速电火花工具机能够方便无损的去除折断在工件里的工具/刀具。
适用范围
1、去除折断在工件中的各种直径的丝锥、钻头、绞刀、螺钉、塞规等工具/刀具
2、可在各种大小、形状的工件上加工
3、工件上各种角度位置的加工
4、加工非精度要求孔
|

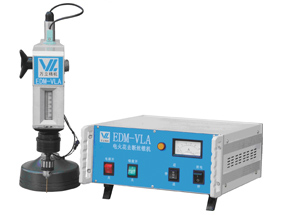

NH206介绍
▲ .电源
手提式电源
▲ .铜/黄铜管或棒
使用黄铜管式铜棒做电极
▲ .无损加工
去除断物而不损伤螺纹
▲ .水的工作液
使用普通水做工作介质
▲ .大工件
很方便加工大工件上的断锥
|
 |
| |

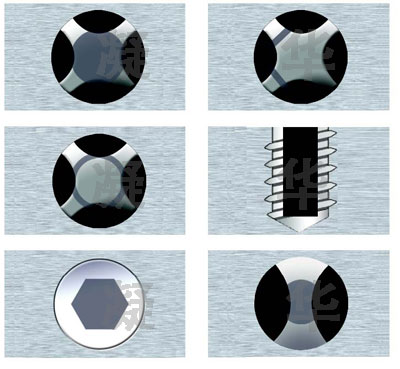

加工示意图
|
特性
1、采用电蚀原理去除折断刀具，非接触加工，加工中不受力，不会损伤工件
2、便携式设计、可以方便的在各种环境下使用
3、采用磁性底座，加工装置可以吸到工件上加工
4、工作头可任意角度调整
5、自动进给加工，不占用人员
6、操作简单易用
7、采用水作工作液
功能
1、采用单项220V电源
2、触摸键操作
3、加工深度自动控制
4、内置工作液泵
5、提供多种选购件以适用于不同的需求
工作方法
1、用一半直径的电极来去除折断的丝锥
2、去除丝锥碎块保持螺纹完好
|
 加工折断的M3螺钉 |

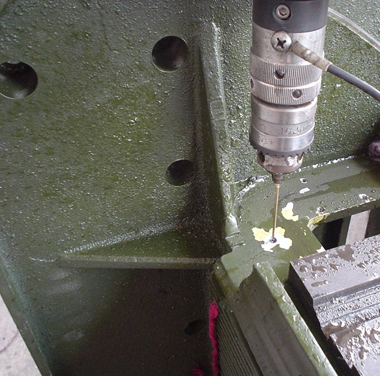

曲轴端面折断的M16丝锥 |
加工速度
|
丝锥直径
|
加工深度
|
时间
|
电极直径
|
|
M6
|
10mm
|
5min
|
Φ3
|
|
M10
|
10mm
|
12min
|
Φ5
|
