电火花线切割机床几何精度检测方法
作者：苏州中航长风数控科技有限公司 | 来源：www.szcfedm.com | 浏览次数：
一、X、Y运动的直线度是怎么保证的？
首先应明确，某一轴的直线度是指它在两个平面的直线度。如X轴的直线度是指在X、Y平面上和X、Z平面上直线度，这如同一条路—即不左右弯曲也不得上下起伏。
机床的托板是承载在导轨上的，所以导轨的平直度就决定运动的直线度。丢失直线度的原因有二，一是导轨本身状态的平直度，二是导轨安装基准面的平直度。高精度且状态稳定的导轨，托板和床身组合在一起才是保证直线度的根本条件。导轨，托板和床身的高低温和时效处理，目的也在于此。
滚柱（钢珠）的不一致将导致受力点少或撬撬板现象也是显而易见的。
要注意到，因丝杠的不规范的运动也会牵动导轨，比如丝杠的轴向与导轨不平行，丝杠与丝母的中心高不一致，丝杠与丝母间承受一个扭转力以及丝杠的弯曲等，都会在丝杠运动的同时，强推硬扛地干扰破坏了导轨的直线运动，这就是我们强调的要把丝杠、丝母、丝杠座和丝母座都做得精确规范的基本原因。
不管是“V”形还是“一”形，导轨和滚道上均不得沾染任何污物杂质，它不但影响导轨的运动的平直度，而且导致导轨的损毁和变形。导轨要求是一尘不染的，这是保养和维护机床，保持长久精度的守则之一。
X、Y轴运动的直线度的检测方法

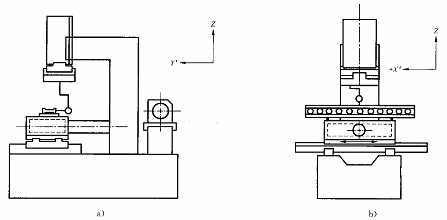

a) 在XY（水平面）内EYX（如下a图）
b) 在ZX（垂直面）内EZX（如下b图）
测量仪器：平尺、指示器和量块，或光学方法
检验步骤：指示器固定在头架上。
a)在XY平面内放置平尺，使其与X或Y方向平行，指示器触及平尺。在整个测量长度上移动X 或Y轴并记下指示器读数。
b)在ZX、ZY平面内按同样方法重复检查。
允许公差：a)和b) 任意500测量长度上为0.015
二、X、Y运动的垂直度是怎么保证的？
两轴的垂直度是建立在各自的直线度的基础上的，直线的误差会在垂直度测量时反映出来，数值叠加的结果使垂直度测量失实失准，所以是首先保证各自的直线度，再保证互相的垂直度。
两轴的垂直度完全取决于中托板上的两组导轨的垂直度，装配时是把一组导轨固定在基准上，测量并调整待另一组导轨与基准垂直后，再行固定并配打销钉孔，从而把中托板上两组导轨的垂直度固定下来。这个装配和测量过程，即要追求操作的稳妥有效，还应该有意把精度提高一档，这个中间工艺指标的控制是非常重要的，因为不管是装机，修理或一段时间的实效，都会使这个精度变差，如果初始安装就把允许的误差值用足，那以后的精度就会超值失准了。比如某机床精度标准为0.02，则首次装配时的内控精度应是在0.012以下。重要部位的首装严控和销钉镙钉稳妥有效，加之导轨本身的平直精准，两轴的垂直度就有保证了。
如同直线度一样，丝杠的工作状态也是影响垂直度的重要因素。与导轨定位面成一定夹角的任何一个外力，都将造成导轨的异动，因为导轨只是导轨，并没有夹死。所以一旦发现X、Y轴的垂直度超标，要认真判断是导轨自身的形变或错位造成的还是丝杠的运动干扰的。如果是导轨的导向作用所致，分别在几个位置使丝杠和丝母重复松开再紧固的适配过程，其超标的方向和数值应大体稳定的。如果是丝杠和丝母运动的干扰所致，将失去方向和数值的规律性。千万不可盲目把导轨的固定松开，把销钉拨掉，失去判断的任何操作都是无益的。一旦导轨的固定松开销钉拨掉，就必须重复前面所述首次。
任何测量调整都必须在导轨运动平稳之后再进行，如果突跳和无规律的扭摆，那是导轨太脏或异物，要坚决拭净润滑之后再进行调整，这是必须牢记的。
X轴运动和Y轴运动之间垂直度的检查
测量仪器：平尺、角尺和指示器
检验步骤：在工作台上调整平尺，使其与X轴运动平行，并将角尺紧靠在平尺上。指示器固定在头架上并使之触及角尺。在整个测量长度上移动Y轴并记下指示器读数。也可以只使用角尺，此时:
a)设置角尺使其长边与X轴运动平行;
b)检查Y轴运动与角尺短边之间的平行度。
如果需要，可以用平板来放置平尺和角尺。
允许公差：任意300测量长度上为0.02
