数控电火花穿孔机最新应用情况
在硬质材料上小孔加工时，电火花穿孔机工艺便有了用武之地。流畅、精确和高品质，电极也越来越向深度发展。在穿孔过程中，软件影响着深度尺寸和电火花的特性。
电火花小孔加工特别适用于具备导电特性的硬质材料的加工。通过80μm~3mm（特殊情况下可达10mm）直径的电极管，可以达到700×D的钻孔深度。例如采用1.0mm直径的电极，即可以达到700mm的钻孔深度。迄今为止，在高合金硬质材料所达到的最大钻孔深度为1500mm。另一种极端情况便是小型钻孔，只有大约一根发丝那么厚（图1）。迄今为止在高合金材料上所达到的最大钻孔速度大约为70mm/min。

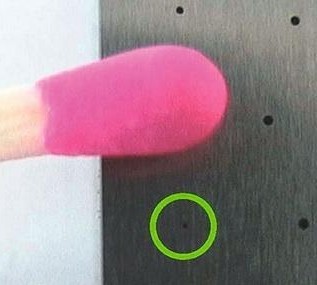

图1 电火花穿孔的一个长处便是孔的直径规格非常小，例如其直径可以达到只有一根头发丝那样细
电火花穿孔机可应用于工具和模具制造行业、航空和航天工业、机床制造业、玻璃工业、汽车制造和制药行业。主要的应用场合可以是初钻孔、喷嘴孔、排气孔（例如汽车行业的铸件模具）、塑料工具的冷却孔、涡轮铲的真空孔（图2、3）。

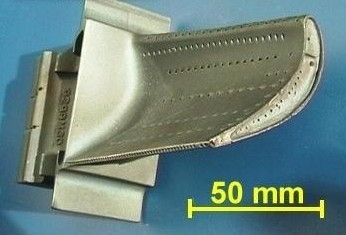

图2 在涡轮叶片上以极大的倾角对冷却通风出入口进行小孔加工
与传统的穿孔工艺相比，电火花穿孔机加工的优点非常明显。传统加工工艺在1mm以下等级上会出现问题，在0.10~3.0mm（特殊情况下至10mm）的直径范围内，机械穿孔完全由电火花穿孔所替代。其好处是极大节省时间和费用，这是因为诸如刀具破裂、刀具钝化和刀具修磨等现象就不会再出现。电火花加工可以确保孔径的高精度、孔的垂直度和圆柱度以及无毛刺和不偏向。经过硬化处理的钢材也可以接受电火花加工处理。因此，可以避免传统的先穿孔后淬火的板材的淬火变形的现象。甚至难切割材料（如钨、钛、因康镍合金、镍基合金、不锈钢合金和钼等）也都可以接受加工。采用Heun电火花机床，可以以极陡的角度进入工件的表面并蚀穿未知的空区。整个过程精确可控，而无需事先设定精确的穿孔深度。

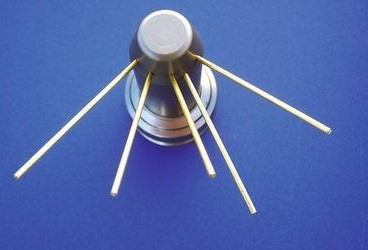

图3 大型柴油发动机的注油嘴
经过多年的研发，现成功地研发出一种不受电极损耗影响而可达到对电极贯穿程度的探测和通过机床电控单元来影响电火花加工深度和特征的系统（图4）。
不同的加工工艺会对电极磨损程度产生不同的影响，因此，很难对电蚀深度进行可重复的精确的控制。此外，在电蚀过程中电火花工艺也会发生变化，因此，在电蚀轴线上即使再继续推进2~3mm的话，也会需要与100mm钻孔本身所需一样长的时间。这又会影响到孔的直径精度和电极在锥度和同圆度上的外形尺寸。

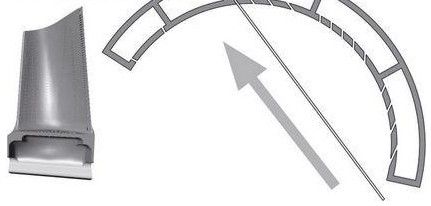

图4 在对叶片上的大倾角出入孔进行加工时，
采用穿透识别系统可以确保在不损伤紧邻其后的后壁的情况下实现精确的电蚀深度
苏州中航长风数控科技有限公司找到了一条解决此类问题的途径。创意来自于涡轮机叶片的加工。在那里，知名企业均采用苏州中航长风数控科技有限公司的电火花穿孔系统，以在叶片上钻出大倾角的冷却风出入孔。这项工作的任务在于要在不损伤紧邻的后壁的情况下，确保钻孔能够在未知厚度的材料上的可穿透性。
穿透识别系统由硬件元件和一个相应的智能软件组成，它在识别电极贯穿之后，可以依据用户的不同要求，实现不同的措施。
在其他使用条件下（例如在货架厂工具和模具制造中），这种穿透识别技术也有很多好处。设备操作人员可以无需考虑电极磨损问题。他只负责在材料、电极直径和加工策略之间做出合理选择即可。其他方面均由智能控制系统在瞬间完成。生产企业则追求不断提高生产的效率、灵活性和合理性。
投入使用适应性强的生产设备不仅可以取得良好的经济效益，同时，在与当今低制造成本国家的日益激烈的竞争中也是必须的。拥有复杂生产设备的大型企业是如此，只有单台设备的小型企业亦是如此。
数控系统的电火花穿孔机的控制系统可以与机器人或测量系统、部件的可视化数据收集系统或条形码扫描仪等设备相对接，由于采用了客户专用的系统接口，因此可以被纳入到生产线、与上级管理系统的数据交换和远程维护等体系里。
