电火花数控穿孔机主轴头的基本结构
3.1.1 基本结构

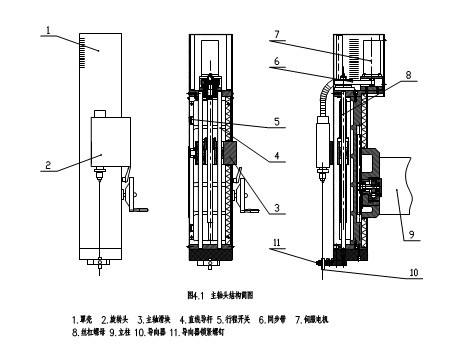

电火花数控穿孔机主轴头的基本结构见图3.1。主轴滑块3的上下伺服运动由电机7带动滚珠丝杠螺母副8来完成，主轴滑块采用直线滚动导杆4导向。旋转头2固定在主轴滑块上，它们之间用绝缘板绝缘。主轴头内部装有行程限位开关，以限定主轴滑块运动的位置。
电火花数控穿孔机导向器10用螺钉11固定在主轴头下面的导向器孔内。用不同直径的电极加工，需要换相应规格的导向器，松开螺钉，可以取下导向器，重新换上所需规格的导向器，再锁紧螺钉。
导向器上下运动即W轴是通过手轮摇动带动整个主轴头上下，来调节导向器与工件之间的距离。
3.1.2 主轴头的润滑
电火花数控穿孔机直线滚动导轨、滚珠丝杠采用20号锂基脂润滑。每半年加一次。
