闭环伺服中走丝线切割LQDK-320


闭环伺服中走丝线切割LQDK-320

苏州联青机电闭环伺服中走丝主要技术特点:

同类型有细分步进电机款,价格实惠,现价比更高。

 “慢丝结构全闭环线切割”是联青机电中走丝系列的第五代产品TC型,它结合了慢走丝机床的设计理念。

将机床移动精度、运丝精度、水的过滤精度达到了慢走丝的精度标准。再搭载联青机电自主研发的高稳性数控电源。使它加工出来的工件完全可与慢走丝媲美。



◆机身部分——机床采用优质树脂砂铸件机身采用T字型床身、C型立柱,工作台在左右方向移动时不会移出机身底座,大大增加了机床的刚性。

◆ 机床精度——采用全进口高精度直线导轨及滚珠丝杆并与光栅全闭环电机直连,解决了传统机床采用步进驱动带来的误差,使它同慢走丝机床精度完全一致,大大提高了机床的使用寿命。

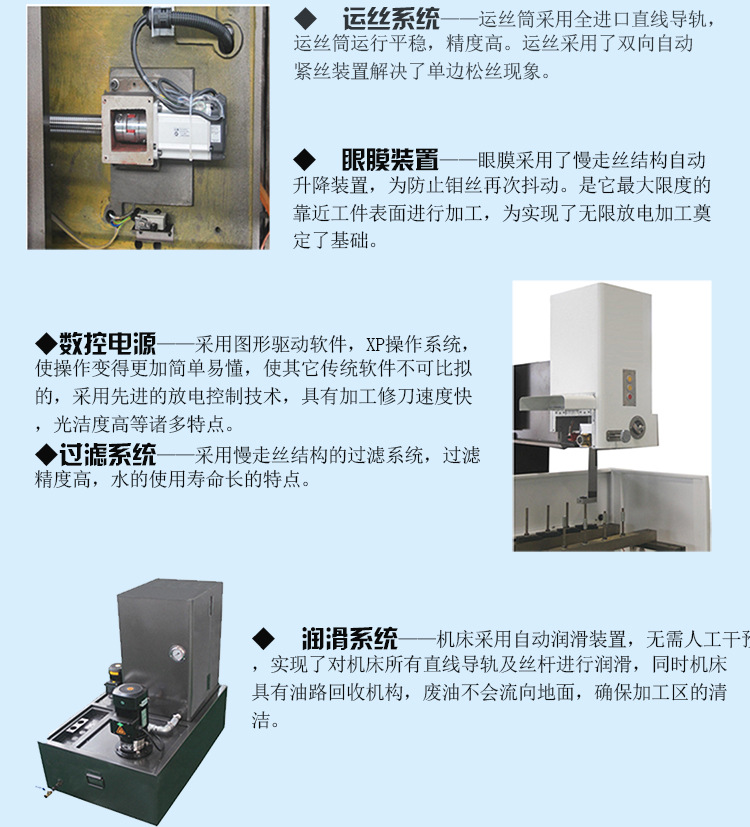

◆ 运丝系统——运丝筒采用全进口直线导轨,运丝筒运行平稳,精度高。运丝采用了双向自动紧丝装置解决了单边松丝现象。

◆U、V轴装置——U、V轴采用了全进口直线导轨与机身连接,大大增强了U、V轴的刚性,并使上主导轮得到了很强的稳定性。

◆ 眼膜装置——眼膜采用了慢走丝结构自动升降装置,为防止钼丝再次抖动。是它最大限度的靠近工件表面进行加工,为实现了无限放电加工奠定了基础。


◆数控电源——采用图形驱动软件,XP操作系统,使操作变得更加简单易懂,使其它传统软件不可比拟的,采用先进的放电控制技术,具有加工修刀速度快,光洁度高等诸多特点。

◆过滤系统——采用慢走丝结构的过滤系统,过滤精度高,水的使用寿命长的特点。

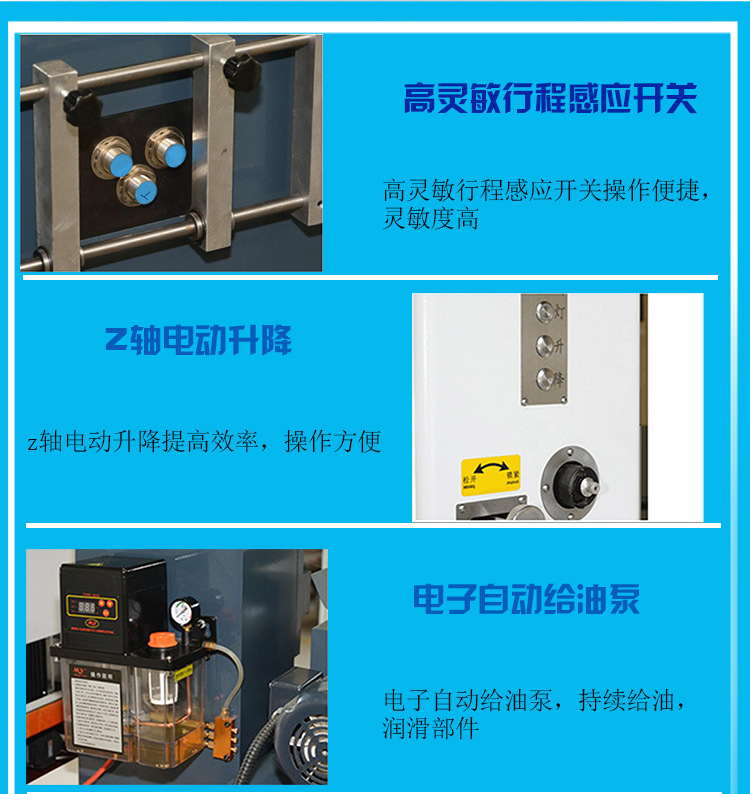

◆ 润滑系统——机床采用自动润滑装置,无需人工干预,实现了对机床所有直线导轨及丝杆进行润滑,同时机床具有油路回收机构,废油不会流向地面,确保加工区的清洁。

机床确保设备稳定性,松下闭环伺服直联电机驱动,自动检测反馈补偿,确保设备长时间精度不变。机床设备精度≤1.0um(慢走丝0.3um~0.5um)

 一、机床的型号规格及参数

型号规格
Model

单位

Unit

伺服中走丝LQDK-320

工作台台面尺寸
Worktable Dimensions

mm

760x520

工作台行程
Worktable Strokel

mm

400x 320

最大切割厚度
Max.Machining Thickness

mm

 250 (电动升降)

最大切割锥度
Max.Machining Taper

mm

6°/80

加工精度
Maching Accuracy

mm

直线±0.003 锥度±0.01

最佳粗糙度
Ra Surface Roughness

цm

二次切割Ra≤1.6

三次切割Ra≤1.0

最高切割效率
Max.Productivity

mm2/min

≥180

电极线(钼丝)
Electrode Wire(Molybdenum)

mm

ф0.15-0.25

走丝速度

Wire speed

m

变频调速

最大工件重量

Maximum weight

kg

300



多次切割平均效率

Efficiency, productivity

m mm2/min

60-90

工作液
Working Medium



专用乳化膏加纯净水

加工电流
Current electrical

 A

8

加工电压
Processing voltage

V

DC 120

工作电源
Power Supply



380V/415V 50HZ 三相3-phase

功耗
Power Consumption

kw

2.2

机床尺寸
Dimensions

mm

1570*1100*1700

重量
Weight

kg

1860

备注

Remarks



自动变跨距

Adjusting

二、主机介绍

1、应用三维和有限元分析软件完成对机床的最优化设计。

2、机床采用高强度树脂砂铸件,并经退火及先进的振动时效处理。

3、采用箱型结构设计与周密肋骨支撑床身,保证机床具有极高刚性。

4XY轴采用进口:直线导轨、高精密滚珠丝杆、精密丝杆专用轴承。

5XY轴采用松下交流伺服电机,UV采用三相步进电机(也可选配其他电机)。

6、采用电动集中润滑,减少运动部件磨损。

三、立式电控柜介绍

CNC控制系统、机床电器、高频电源三大部件采用模块化设计,集成在同一个电控柜内,结构紧凑,维修方便。

 控制系统实现一键加工,分时、分段加工,显示加工轨迹,短路自动回退,断丝及加工结束自动关机等功能。

借鉴慢走丝线切割机床加工工艺开发的多次切割(修刀)方式,并在后台建立完善的数据库(切割参数等),大大降低了对操作者水平的要求。

1CNC系统的配置组成及技术性能

(1)CNC的硬件组成

a、工业级计算机

b512M内存

c80GB硬盘

d17”液晶显示器

eUSBNICRS232接口

(2)CNC的软件组成及操作平台

aCNC软件由AutoCAD自动编程、AutoCUT控制系统功能模块组成

b、操作平台为WIN XP

(3)CNC系统的技术性能

a、四轴联动

b、斜度加工(异形加工)

(4)CNC系统运行环境

a、温度:      560

b、相对湿度:  40%~90

2、编控一体软件AutoCUT基本功能

a、坐标系:绝对式、增量式

b、图形坐标变换、缩放、旋转功能

c、图形跟踪显示功能

d、直线、圆弧插补功能

e、斜度及上下异形加工功能

f、短路回退、断丝回原点功能

g、停电记忆、加工结束自动停机功能

h、自动靠边、找中功能

i、自动加过渡圆功能

j、反向加工功能

k、菜单技术、自动编程

3、机床电器

采用变频器控制,丝速无级可调,并可自动诊断运丝系统故障。运丝换向采用接近开关无接触换向,换向平稳。

4、高频电源

   高频电源增加了阶梯波,脉冲波形形态更精确,加工效率更高。

四、机床精度

按国家标准GB7926-2005执行。

 本机床产品升级、设计变更恕不另行通知。
